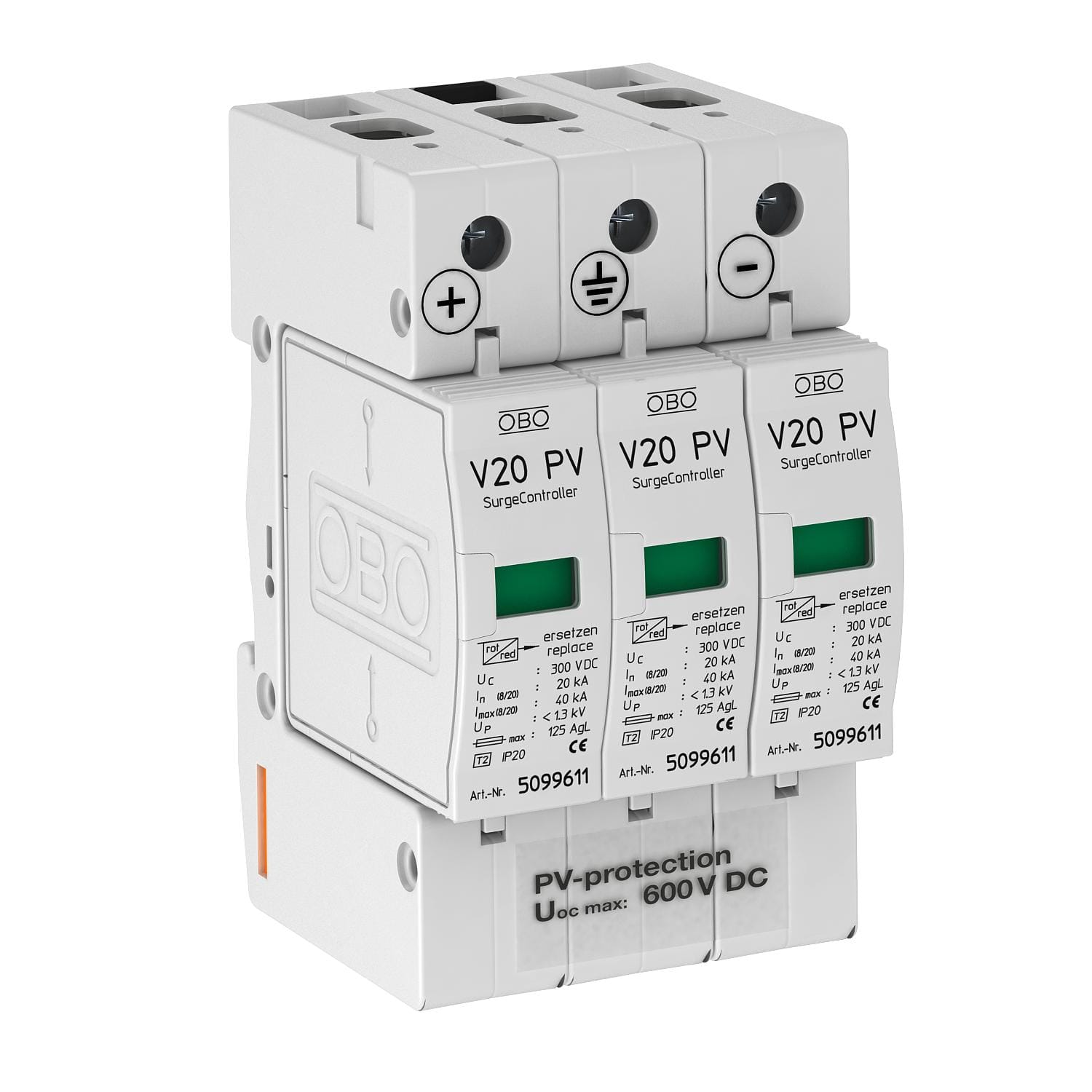

OBO BETTERMANN - Limitatore sovratensione V20-C 3 poli per impianti PV 600V DC.

copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipo di montaggio - Guida DIN (top hat rail) 35 mm

  • Max. corrente di scarica (8/20) - 40 kA

  • Tensione permanente DC max. - 600 V

  • Dimensione - 3 UM

  • Classe di prova tipo 2 - Sì

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

EAN

4012195708872

Codice Cignoli

CP5094605

Cod. produttore

5094605

Codice Metel

OBO5094605

Tipo di montaggio:

Guida DIN (top hat rail) 35 mm

Max. corrente di scarica (8/20):

40 kA

Tensione permanente DC max.:

600 V

Dimensione:

3 UM

Classe di prova tipo 2:

Sì

Segnalazione nell'apparecchio:

Ottico

Sezione max. del conduttore rigido (uni-/multifilare):

35 mm²

Corrente impulsiva di dispersione nominale (8/20):

20 kA

Livello di protezione:

2.6 kV

Grado di protezione (IP):

IP20

Limitatore di sovratensione tipo 2 per impianti fotovoltaici FV • Unità completa con limitatore varistore innestabile con unità di separazione • Connessione Y per l'inserimento secondo VDE 0100-712 (EN 50539-12) • Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44) • Capacità di scarica corrente fino a 40 kA (8/20) per polo • Livello di protezione DC basso: < 2,6 KV (Uoc max = 600V DC) • Limitatore, innestabile con unità di sicurezza termodinamica indicatore ottico di funzionamento • Limitatore-varistore all'ossido di zinco incapsulato non soffiante per l'utilizzo in cassette di distribuzione Impiego: impianti fotovoltaici senza o con parafulmine isolato separato
