SCHNEIDER ELECTRIC - Armadio elettrico, Schneider StarCharge Fast 720, 360 kW, potenziabile fino a 480 kW

SCHNEIDER ELECTRIC S.P.A.
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Esecuzione collegamento lato impianto - Trifase

  • Potenza massima per punto di carica - 360 kW

  • Numero dei punti di carica - 12

  • Tensione d'ingresso - 380÷415 V

  • Adatto per montaggio a pavimento - Sì

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

EAN

3606487894148

Codice Cignoli

TEEVD1S360

Cod. produttore

EVD1S360

Codice Metel

SNREVD1S360

Esecuzione collegamento lato impianto:

Trifase

Potenza massima per punto di carica:

360 kW

Numero dei punti di carica:

12

Tensione d'ingresso:

380÷415 V

Adatto per montaggio a pavimento:

Sì

Frequenza:

50/60 Hz

Adatto per montaggio a parete:

No

Numero di connettori di carica tipo 2:

0

Numero di connettori di carica tipo 2 CCS:

0

Numero di prese di carica tipo 2:

0

Grado di protezione (IP):

IP55

Tipo di tensione (tensione di alimentazione):

AC

Potenza allacciata nominale:

360 kW

Adatto per montaggio del tubo:

No

Larghezza:

1503 mm

Portatile:

No

Altezza:

2206 mm

Profondità:

1220 mm

Numero di connettori di carica tipo 1:

0

Numero di connettori di carica tipo 1 CCS:

0

Con disgiuntore:

Sì

Numero di connettori di carica GB AC:

0

Numero di connettori di carica GB DC:

0

Numero di prese di carica GB:

0

Numero di prese di carica tipo 3:

0

Con contatore d'energia:

No

Numero di connettori di carica CHAdeMO:

0

Rilevamento della corrente di guasto CC:

No

Numero di prese CEE (IEC 60309):

0

Tensione d'uscita DC:

150÷1000 V

Numero di prese domestiche:

0

Con scatola di connessione (HAK):

No

Max. corrente d'uscita in DC:

1200 A

Con modulo di protezione da sovratensione:

Sì

Numero di disgiuntori differenziali tipo A:

1

Collegabile in rete tramite LAN:

Sì

Collegabile in rete tramite Wi-Fi:

Sì

Numero di disgiuntori differenziali tipo B:

0

Con display:

No

Conforme alla legislazione sulla calibrazione:

No

Materiale del corpo:

Acciaio

Resistenza agli urti:

IK10

Adatto per la gestione dinamica del carico:

Sì

Versione openchargepointprotocoll (Ocpp):

1.6

Funzionamento e configurazione tramite app:

No

Esportazione dei registri di ricarica:

Sì

Con contatore di energia conforme a mid:

No

Compatibile con Apple HomeKit:

No

Standard di comunicazione mobile 4G (LTE):

Sì

Rilevamento della saldatura del contattore:

Sì

Compatibile con Google Assistant:

No

Compatibile con Amazon Alexa:

No

Supporto disponibile IFTTT:

No

NFC (Near Field Communication):

No

Standard di comunicazione mobile 5G:

Sì

Con lettore scheda RFID integrato:

No

Backend incluso nella fornitura:

No

Con interruttore a chiave:

No

Gestione del carico statico integrata:

Sì

Sezione conduttore collegabile:

240 mm²

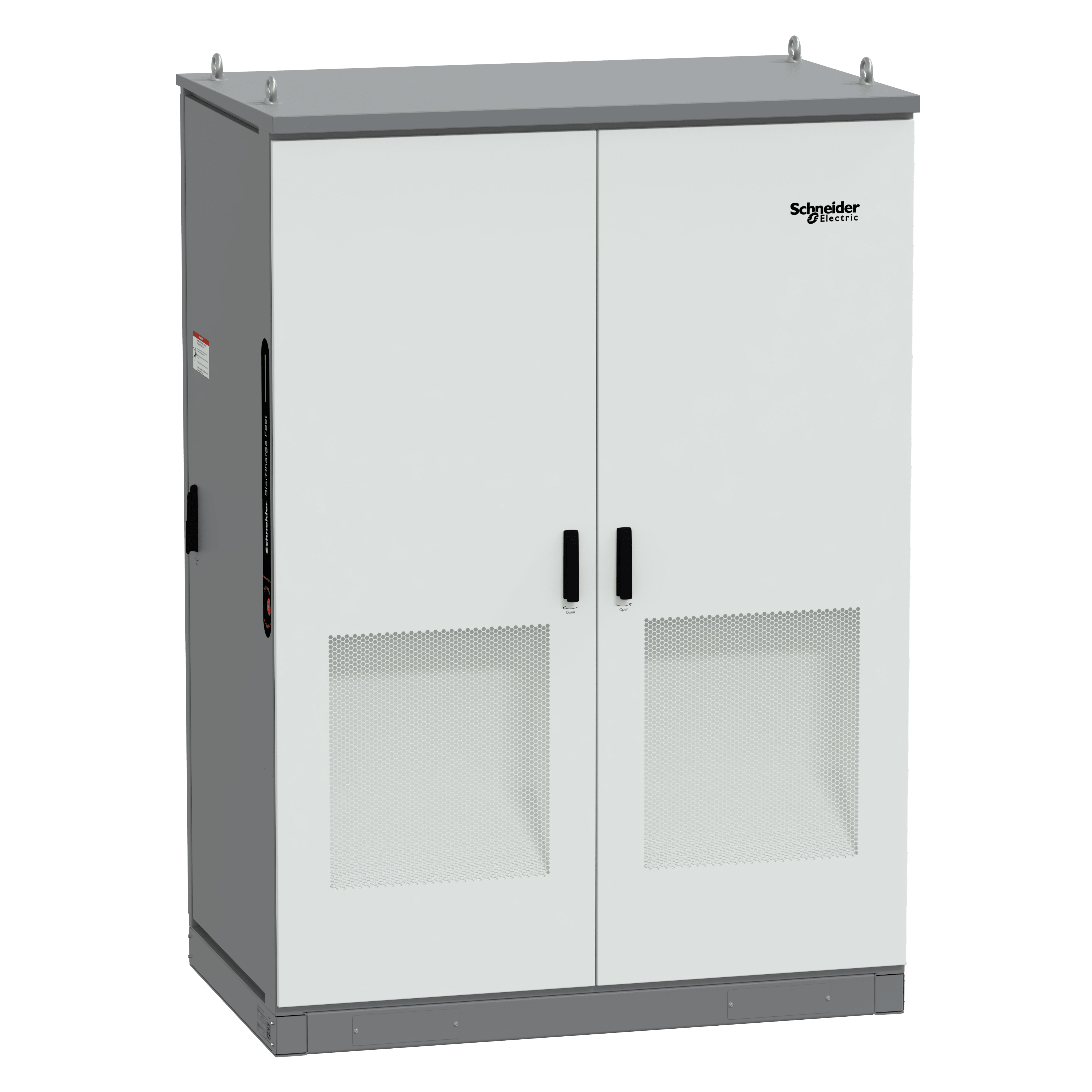

Questo prodotto Schneider StarCharge Fast 720 è un armadio di alimentazione a pavimento per tutti i veicoli elettrici conformi alle norme IEC61851-1 ed.3 e IEC61851-23. Il grado di protezione IP è IP55. Il grado di protezione IK è IK10 e IK08 per il touchscreen. La temperatura di esercizio è compresa tra -30 °C e 50 °C con declassamento a partire da 50 °C. Questo armadio elettrico può gestire fino a 12 distributori. La potenza di uscita nominale è di 360 kW, espandibile fino a 480 kW. Il quadro elettrico è alimentato in trifase (L1+L2+L3+N+PE). La corrente di carica nominale è di 570 A scalabile fino a 633 A con una tensione compresa tra 380 V CA e 415 V CA +/- 10% con una frequenza di 50 o 60 Hz. Può essere utilizzato con un sistema di messa a terra TN-S / TN-C-S o TT. È inoltre compatibile con IT grazie a un trasformatore di isolamento aggiuntivo sull'alimentazione. Il quadro elettrico è una soluzione pesante che richiede l'uso di attrezzature di sollevamento per l'installazione. Può essere messo in funzione tramite un laptop collegato al server web integrato. È consigliato per depositi di veicoli, applicazioni pubbliche e di traffico. È adatto per applicazioni in depositi di mezzi pesanti grazie al supporto del protocollo VDV 261 per applicazioni eBus e alla funzione di riattivazione BCB che consente a eTruck di riavviare la ricarica. L'armadio elettrico incorpora un modulo di alimentazione con efficienza del 97% e contatori DC certificati MID o PTB per distributori a pavimento. Un LED multicolore indica lo stato dell'armadio di alimentazione. Un pulsante di arresto consente di interrompere rapidamente la ricarica, se necessario. L'armadio di alimentazione può essere controllato dal backend remoto del sistema di gestione della stazione di ricarica. Il quadro elettrico include una porta Ethernet RJ45 per la connessione LAN. Include anche connessione Wi-Fi e modem 4G. La stazione di ricarica (quadro + dispenser) può essere gestita in autonomia o in architettura cluster con backend per gestione energia, autenticazione utenti e fatturazione. I parametri sono impostati tramite un web server integrato nella stazione stessa (quadro + dispenser). Protocolli OCPP 1.6 e Modbus per connessione a sistemi di supervisione. Supporta autenticazione e autorizzazione ricarica, log dettagliati, diagnosi, gestione del carico e aggiornamento software remoto. Include servizi di controllo accessi, monitoraggio sessioni e manutenzione a distanza.
