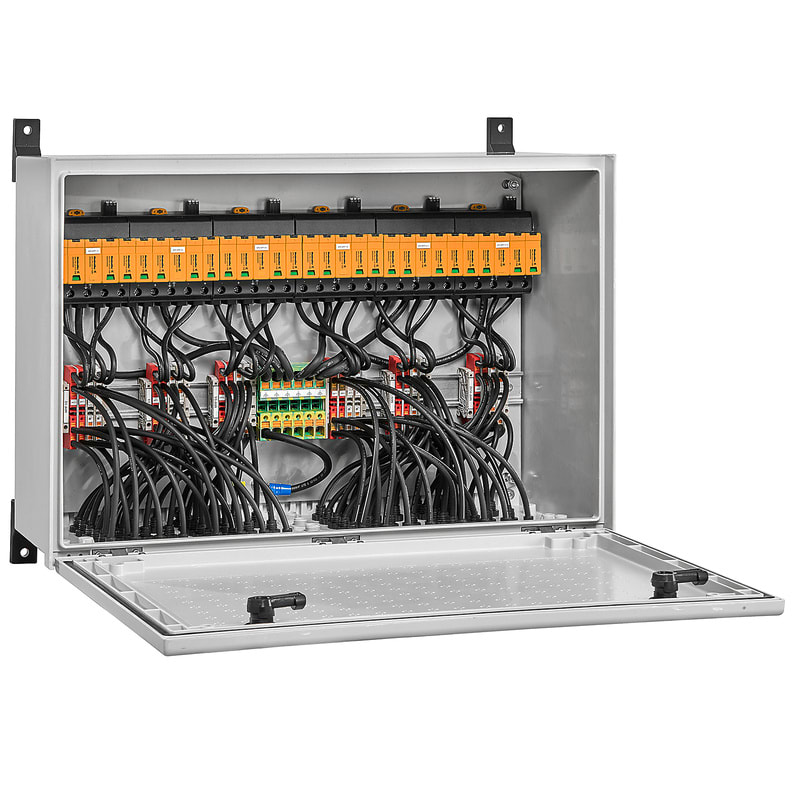

WEIDMULLER - Quadro di stringa (Fotovoltaico), PV Next, 1100 V, 12 MPP, 2 ingressi / 2 uscite per MPPT, Protezione contro le sovratensioni I / II, WM4C

copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Larghezza - 600 mm

  • Altezza - 488.2 mm

  • Profondità - 257 mm

  • Tensione di ingresso DC max. - 1100 V

  • Numero di tracker MPP supportati - 12

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

EAN

4099986879126

Codice Cignoli

WD8000115469

Cod. produttore

8000115469

Codice Metel

WEI8000115469

Larghezza:

600 mm

Altezza:

488.2 mm

Profondità:

257 mm

Tensione di ingresso DC max.:

1100 V

Numero di tracker MPP supportati:

12

Materiale:

Plastica

Grado di protezione (IP):

IP65

Resistenza agli urti:

IK10

Classe di prova tipo 1:

Sì

Classe di prova tipo 2:

Sì

Classe di prova tipo 3:

No

Temperatura di impiego:

-20÷50 °C

Corrente d'uscita max.:

0 A

Colore:

Bianco

Corrente d'ingresso massima per stringa:

35 A

Numero di ingressi per conduttori:

24

Tipo di introduzione:

Altro

Attrezzato con sezionatore di carico:

No

Tipo di collegamento:

Altro

Combiner box per inverter con inseguitore 12 MPP, adatto per la protezione del lato DC di un sistema fotovoltaico secondo la norma DIN CLC/TS 51643-32. MPP1: 2 ingressi, connessione tramite connettore WM4 C, compatibile con tipo di cavo TÜV 2 Pfg1169/08.07 / EN 50618:2063 2 uscite, connessione tramite connettore WM4 C, compatibile con tipo di cavo TÜV 2 Pfg1169/08.07 / EN 50618:2063 da MPP2 a 12:identico a MPP1 Max. tensione di stringa Uoc: 1100 VDC 1 scaricatore combinato di classe/tipo I + II con contatto di segnalazione Collegamento del contatto di segnalazione tramite pressacavo M16 (campo di serraggio 5-10 mmØ) max. diametro del cavo: 1,5 mm² Collegamento della terra funzionale tramite pressacavo M16 (campo di serraggio 5-10 mmØ) Diametro del cavo: >= 16-25 mm² Classe di protezione: IP65 Tutto incorporato in una custodia di poliestere rinforzato con fibra di vetro. Dimensioni HxLxP: 485x600x257 mm Omologazione in base alle apparecchiature a bassa tensione IEC 61439-1 and EN 61439-2
