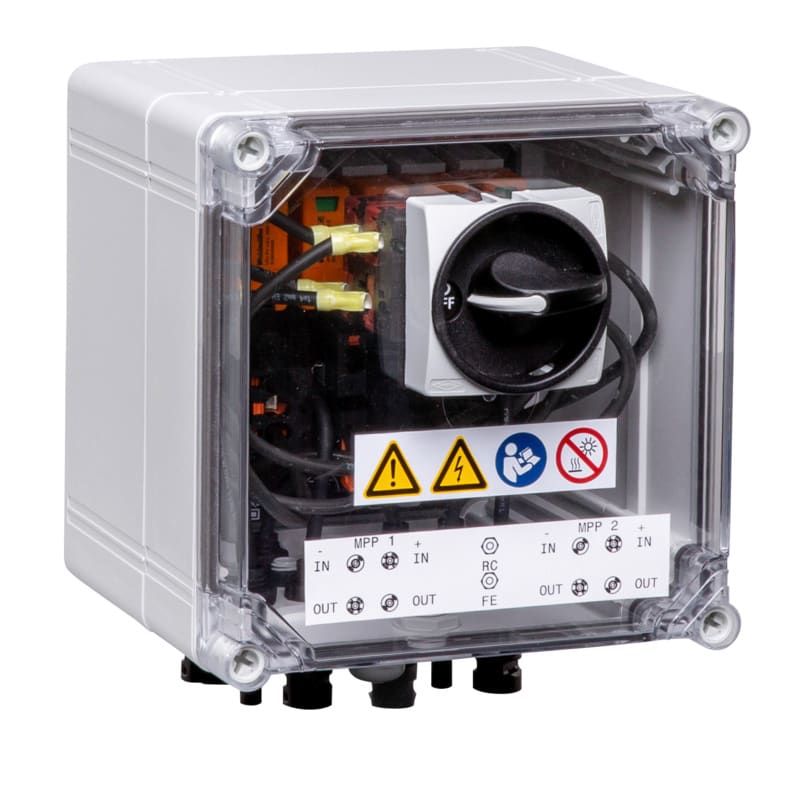

WEIDMULLER - Quadro di stringa (Fotovoltaico), PV Next, 1100 V, 2 MPP, 1 ingresso / 1 uscita per MPPT, Protezione contro le sovratensioni I / II, Interruttore sezi

copiacopia
WEIDMULLER - Quadro di stringa (Fotovoltaico), PV Next, 1100 V, 2 MPP, 1 ingresso / 1 uscita per MPPT, Protezione contro le sovratensioni I / II, Interruttore sezi

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Larghezza - 200 mm

  • Altezza - 236 mm

  • Protezione delle catene - Senza

  • Profondità - 226 mm

  • Tensione di ingresso DC max. - 1100 V

Imballaggio e Condizioni

  • 1 PZ

  • Prodotto a catalogo

EAN

4099987237772

Codice Cignoli

WD3116990000

Cod. produttore

3116990000

Codice Metel

WEI3116990000

Larghezza:

200 mm

Altezza:

236 mm

Protezione delle catene:

Senza

Profondità:

226 mm

Tensione di ingresso DC max.:

1100 V

Numero di tracker MPP supportati:

2

Materiale:

Plastica

Grado di protezione (IP):

IP65

Resistenza agli urti:

IK08

Classe di prova tipo 1:

Sì

Classe di prova tipo 2:

Sì

Classe di prova tipo 3:

No

Temperatura di impiego:

-40÷50 °C

Corrente d'uscita max.:

0 A

Colore:

Bianco

Corrente d'ingresso massima per stringa:

35 A

Numero di ingressi per conduttori:

2

Tipo di introduzione:

Altro

Con collegamento di terra:

Sì

Attrezzato con sezionatore di carico:

Sì

Tipo di collegamento:

MC4-Evo 2

Combiner box per inverter con inseguitore 2 MPP, adatto per la protezione del lato DC di un sistema fotovoltaico secondo la norma DIN CLC/TS 51643-32. MPP1: 1 ingresso, connessione tramite connettore MC4-Evo 2, compatibile con tipo di cavo TÜV 2 Pfg1169/08.07 / EN 50618:2063 1 uscita, connessione tramite cavo MC4-Evo 2, compatibile con tipo di cavo TÜV 2 Pfg1169/08.07 / EN 50618:2063 MPP2: identico a MPP1 Max. tensione di stringa Uoc: 1100 VDC scaricatore combinato di classe/tipo I + II con scaricatore con contatto di segnalazione Con interruttore-sezionatore DC con chiusura di sicurezza per la separazione sicura delle linee di stringa secondo la norma DIN EN IEC 60947-3 Collegamento del contatto di segnalazione tramite pressacavo M16 (campo di serraggio 5-10 mmØ) max. diametro del cavo: 1,5 mm² Collegamento alla terra funzionale tramite pressacavo M16 (campo di serraggio 5-10 mmØ) Diametro del cavo: >= 16 mm² Classe di protezione: IP65 Tutto incorporato in una custodia di poliestere rinforzato con fibra di vetro. Dimensioni HxLxP: 236x200x226.2 mm Omologazione in base alle apparecchiature a bassa tensione IEC 61439-1 e EN 61439-2
